Pureza y cumplimiento normativo (NFPA 99): El estándar del oxígeno producido por adsorción (PSA)
El paradigma Durante décadas, la industria médica operó bajo el paradigma de que el oxígeno solo podía administrarse en su forma criogénica (líquida) o en cilindros de alta presión, con purezas superiores al 99%. Sin embargo, la evolución de la tecnología de Adsorción por Cambio de Presión (PSA, por sus siglas en inglés) ha revolucionado la gestión hospitalaria, permitiendo la generación de oxígeno in situ . A pesar de su creciente adopción global, aún persisten dudas en algunas gerencias médicas: ¿Es seguro el oxígeno al 93%? ¿Cumple con las normativas internacionales? ¿Afecta la recuperación del paciente? En este artículo, desmitificamos la calidad del oxígeno PSA, explicamos su funcionamiento molecular y detallamos por qué es un estándar clínico plenamente validado. El proceso físico: ¿Cómo funciona la tecnología PSA? Para entender la pureza, primero debemos entender el método. A diferencia de la destilación fraccionada (que enfría el aire hasta licuarlo), la tecnología PSA utiliza un proceso físico de separación de gases a temperatura ambiente. El aire que respiramos está compuesto aproximadamente por un 78% de nitrógeno, 21% de oxígeno y 1% de argón y otros gases . El generador PSA toma este aire ambiental, lo comprime y lo hace pasar a través de columnas llenas de un material microporoso llamado Zeolita sintética (Tamiz Molecular) . Aquí es donde ocurre la "magia" termodinámica: bajo alta presión, la estructura cristalina de la zeolita tiene una altísima afinidad por las moléculas de nitrógeno, atrapándolas en sus poros. Las moléculas de oxígeno y argón, de tamaño diferente, pasan libremente hacia un tanque pulmón. Cuando la zeolita se satura de nitrógeno, el sistema despresuriza la columna, liberando el nitrógeno de vuelta a la atmósfera, y el ciclo se repite. 93% ± 3%: La matemática de la pureza El resultado de este proceso de tamizado es un gas compuesto por un 93% de oxígeno (con una tolerancia de ± 3%) , un 5% de argón y el resto trazas de nitrógeno. La principal diferencia entre el oxígeno líquido (99.5%) y el oxígeno PSA (93%) es la presencia de argón. El argón es un gas noble, completamente inerte. Al ser inhalado por el paciente, no interactúa con el metabolismo celular, no es tóxico y es exhalado sin causar ningún efecto fisiológico, desde el punto de vista clínico, la diferencia en la cascada de oxigenación a nivel alveolar entre respirar oxígeno al 93% y al 99% es estadísticamente insignificante para el intercambio gaseoso, incluso en pacientes críticos. Cumplimiento Normativo: El respaldo internacional La validación del oxígeno PSA no es una tendencia nueva, es una realidad legislada. Las autoridades sanitarias más estrictas del mundo avalan su uso en toda la red hospitalaria, incluyendo unidades de cuidados intensivos (UCI) y quirófanos. Farmacopea de los Estados Unidos (USP): La monografía de la USP define oficialmente al "Oxígeno 93" (Oxygen 93 Percent) como un gas medicinal válido, estableciendo que debe contener no menos del 90.0% y no más del 96.0% de O 2 por volumen. Farmacopea Europea (Ph. Eur.): Cuenta con una monografía equivalente ("Oxygen 93 per cent"), validando su uso en toda la Unión Europea. Organización Mundial de la Salud (OMS): Durante la pandemia y en sus guías de infraestructura, la OMS promueve activamente las plantas PSA como soluciones robustas y esenciales para la resiliencia de los sistemas de salud. NFPA 99 (National Fire Protection Association - Código de Instalaciones de Salud): Este es el estándar oro en ingeniería hospitalaria. La NFPA 99 autoriza explícitamente el uso de Sistemas de Suministro Central de Oxígeno (OSS - Oxygen Supply Systems) basados en tecnología PSA. La norma exige controles estrictos, como monitores de pureza paramagnéticos (sensores de zirconio) que corten el suministro automáticamente si la pureza cae por debajo del 90%, garantizando que el paciente nunca reciba un gas fuera de especificación. La "desmitificación" del oxígeno PSA es un paso crucial hacia la modernización hospitalaria. Exigir oxígeno al 99.5% para todas las terapias es un paradigma obsoleto que encarece los costos operativos sin aportar un beneficio clínico adicional demostrable. El oxígeno al 93% generado por adsorción es seguro, fisiológicamente efectivo y cumple con las regulaciones internacionales más exigentes (USP, Ph. Eur., NFPA 99). Para la gerencia médica, adoptar esta tecnología significa independizarse de las cadenas de suministro externas, reduciendo costos drásticamente mientras se mantiene un estándar de atención impecable. En TECHMA, implementamos plantas generadoras de oxígeno PSA diseñadas bajo los estrictos estándares de la NFPA 99, integrando sistemas de monitoreo continuo para certificar la pureza y seguridad del gas entregado a sus pacientes. Referencia Bibliograficas European Directorate for the Quality of Medicines & HealthCare (EDQM). (s.f.). Oxygen 93 per cent. En European Pharmacopoeia (Ph. Eur.). National Fire Protection Association (NFPA). (2024). NFPA 99: Health care facilities code. National Fire Protection Association. Organización Internacional de Normalización (ISO). (2006). ISO 10083:2006 Sistemas de suministro de concentradores de oxígeno para uso con sistemas de canalización de gases médicos. Organización Internacional de Normalización. Organización Internacional de Normalización (ISO). (2016). ISO 7396-1:2016 Sistemas de canalización de gases médicos. Parte 1: Sistemas de canalización para gases médicos comprimidos y vacío. Organización Internacional de Normalización. Organización Mundial de la Salud (OMS) & Fondo de las Naciones Unidas para la Infancia (UNICEF). (2020). Especificaciones técnicas para plantas de oxígeno de adsorción por cambio de presión (PSA). Organización Mundial de la Salud.
Dimensionamiento de sistemas de oxigenación para granjas comerciales de piscicultura: Fórmulas y parámetros de diseño
En la acuicultura de tilapia moderna —ya sea en Sistemas de Recirculación Acuícola (RAS) o Biofloc— el salto hacia la alta densidad (por encima de los 30 kg/m³) hace que la aireación convencional mediante blowers sea insuficiente. La inyección de oxígeno puro se vuelve obligatoria, pero su implementación requiere un diseño ingenieril riguroso. Un sistema subdimensionado provocará mortalidades masivas y un pobre Factor de Conversión Alimenticia (FCA). Por el contrario, un sistema sobredimensionado incrementará innecesariamente el gasto de capital (CAPEX) y los costos energéticos. Para los gerentes de proyecto, el éxito financiero radica en calcular con exactitud la Tasa de Consumo de Oxígeno (OCR) y acoplar eficientemente la generación PSA con la transferencia de gases. 1. El punto de partida: La Tasa de Consumo de Oxígeno (OCR) de la Tilapia El primer paso en el dimensionamiento no es elegir el equipo, sino entender a la biomasa. El consumo de oxígeno no es estático; fluctúa drásticamente según tres variables: peso promedio del pez, temperatura del agua y tasa de alimentación . Para proyectos de tilapia ( Oreochromis niloticus ), la demanda base se puede estimar mediante modelos de respiración. Una de las fórmulas empíricas de diseño más utilizadas para peces de aguas cálidas relaciona el peso del pez (W en gramos) y la temperatura (T en °C): OCR(mg O2/kg/h)=aWbcT Donde los coeficientes ( a, b, c ) son específicos de la especie. Sin embargo, para fines prácticos de ingeniería de proyectos, se utiliza un cálculo basado en la tasa máxima de alimentación diaria . La regla de oro técnica establece que por cada kilogramo de alimento balanceado (pellet) administrado, el sistema biológico consumirá entre 250 y 500 gramos de oxígeno puro . Cálculo de Demanda Pico (Pico post-prandial): El pez consume más oxígeno durante la digestión. Si una granja suministra 1,000 kg de alimento al día, la demanda de O 2 no se distribuye uniformemente en 24 horas. El sistema debe dimensionarse para el pico máximo, que suele ocurrir de 1 a 3 horas después de la alimentación principal, multiplicando el consumo promedio por un factor de seguridad de 1.5 a 2.0. 2. Demanda Biológica Total: Peces + Bacterias En sistemas intensivos como RAS o Biofloc, la tilapia no es el único consumidor de oxígeno. Las bacterias nitrificantes y heterotróficas representan una carga masiva. Respiración de peces: Representa aprox. el 40-50% de la demanda total. Demanda de bacterias (DBO): Representa el 50-60% restante. La nitrificación (conversión de amoníaco a nitrato) consume 4.57 gramos de oxígeno por cada gramo de Nitrógeno Amoniacal Total (TAN) oxidado. Fórmula de Requerimiento Real de Oxígeno (AOR - Actual Oxygen Requirement): AOR = Demanda peces +Demanda bacterias + Margen de seguridad (20%) 3. Eficiencia de Transferencia (TE): Del generador a la sangre del pez Uno de los errores más comunes en gerencia de proyectos es asumir que si la granja necesita 10 kg de oxígeno por hora, basta con comprar un generador de 10 kg/h. Esto es falso. Todo sistema de inyección tiene pérdidas. Aquí entra el concepto de Eficiencia de Transferencia de Oxígeno (OTE). Dependiendo del método de inyección, la eficiencia varía: Piedras difusoras tradicionales: 10% - 20% Inyectores Venturi: 30% - 50% Generadores de Nanoburbujas: 70% - 85% Conos de Saturación (Speece): 85% - 95% Requerimiento Estándar de Oxígeno (SOR - Standard Oxygen Requirement): Para especificar la capacidad que debe tener la planta generadora, usamos la siguiente fórmula: Capacidad del Generador = AOR/OTE Ejemplo: Si el cálculo biológico (AOR) exige 15 kg/h de O 2 y usamos un Cono Speece con 90% de eficiencia (0.9):Capacidad=15/0.9=16.6 kg/h. El generador PSA deberá producir un mínimo de 16.6 kg/h de oxígeno gaseoso puro. 4. Especificación del Equipo: La Planta Generadora PSA Con el SOR calculado, el ingeniero debe traducir la masa de oxígeno (kg/h) a las variables de los equipos neumáticos (volumen y presión). Conversión de Masa a Volumen: 1 kg de oxígeno puro equivale aproximadamente a 0.7 metros cúbicos (Nm3) a condiciones estándar. Pureza del Gas: Las plantas PSA para acuicultura suelen calibrarse para entregar entre un 90% y un 93% de pureza. La caída del 7% restante (principalmente argón) no afecta al pez, pero debe ser purgada periódicamente de los conos de saturación para evitar bloqueos gaseosos. Presión de suministro: A diferencia del uso hospitalario, donde la presión ronda los 50-60 PSI, la inyección mediante conos Speece o Venturis profundos en granjas requiere que la planta PSA cuente con boosters o compresores que entreguen presiones de 30 a 70 PSI, dependiendo de la altura de la columna de agua y la hidrodinámica de las tuberías. Conclusión para la Dirección de Proyectos El dimensionamiento de un sistema de oxigenación no es una conjetura; es una operación termodinámica y biológica precisa. Una matriz de cálculo que integre la Tasa de Consumo de Oxígeno (según biomasa, temperatura y alimentación) con la eficiencia del sistema mecánico de inyección es la única vía para garantizar el éxito. Adoptar la generación PSA con inyectores de alta eficiencia no solo protege a los peces de mortalidades por hipoxia, sino que reduce dramáticamente la factura eléctrica y elimina la pesadilla logística de recargar tanques criogénicos. En TECHMA, nuestro equipo de ingenieros no solo provee equipos; calculamos, diseñamos e instalamos soluciones completas de oxigenación PSA hechas a la medida del balance de masa de tu granja acuícola.
Modernización de infraestructuras: Pasos técnicos para hacer la transición a la generación de oxígeno in situ (PSA)
La dependencia logística del suministro de oxígeno medicinal (ya sea líquido o en cilindros de alta presión) representa uno de los mayores gastos operativos de cualquier centro de salud. Además de los costos recurrentes, la vulnerabilidad de la cadena de suministro puede poner en riesgo la atención crítica. Para las gerencias médicas modernas, la transición hacia la generación de oxígeno in situ mediante tecnología PSA (Adsorción por Cambio de Presión) no es solo una medida de ahorro, sino una estrategia de seguridad y autonomía hospitalaria. Sin embargo, migrar de un sistema tradicional a uno de generación propia requiere una planificación ingenieril precisa. A continuación, presentamos la hoja de ruta técnica para lograr una transición exitosa sin interrumpir el servicio. Paso 1: Evaluación y auditoría de la red actual (Sincerización del consumo) El error más común al planificar una planta PSA es dimensionarla basándose en las facturas del proveedor de gas anterior. Gran parte del oxígeno que se factura suele perderse en fugas imperceptibles o ineficiencias de la red. Antes de adquirir un equipo, es indispensable realizar una auditoría de la red de tuberías de cobre . Esto implica: Pruebas de estanqueidad: Identificar caídas de presión en tomas de pared, alarmas de área y uniones de los ductos. Mapeo de la demanda real: Instalar flujómetros temporales para medir el consumo "aguas abajo". Esto permite conocer el caudal real (Litros Por Minuto - LPM) que los pacientes consumen, separándolo de las pérdidas por fugas. Paso 2: Dimensionamiento crítico y diseño del sistema Una vez que se conoce la demanda real, el diseño del sistema PSA debe contemplar tanto el consumo promedio como los picos de demanda simultánea , especialmente en áreas críticas como las Unidades de Cuidados Intensivos (UCI) y quirófanos. El diseño no solo incluye las columnas de zeolita (el corazón del PSA), sino un sistema integral que garantice la redundancia: Tratamiento del aire comprimido: El oxígeno PSA es tan bueno como el aire que lo alimenta. Se requieren compresores libres de aceite (o con filtración de grado médico), secadores de adsorción para eliminar la humedad (punto de rocío adecuado) y torres de carbón activado. Tanques pulmón (Buffer): Se deben calcular depósitos de almacenamiento que permitan estabilizar la presión y absorber los picos repentinos de alto flujo (por ejemplo, el encendido simultáneo de ventiladores mecánicos). Paso 3: Instalación y transición "Zero Downtime" (Cero Interrupciones) La mayor preocupación de cualquier director de hospital es: ¿Cómo cambiamos de sistema sin dejar a los pacientes sin oxígeno? La respuesta está en la ingeniería de transición en paralelo (Bypass transition) . La instalación de la planta PSA debe realizarse de forma completamente independiente a la red primaria en funcionamiento. Los pasos críticos son: Construcción del manifold de integración: Se diseña una estación de válvulas de conmutación automatizada antes de conectarla a la troncal del hospital. Configuración del sistema de respaldo (Backup): El suministro anterior (cilindros o tanque criogénico) no se elimina de inmediato; se relega a la posición de respaldo secundario. El Switch-over: Una vez que la planta PSA está presurizada, estabilizada y produciendo oxígeno a la pureza deseada, se realiza la apertura de válvulas cruzadas. El hospital comienza a consumir el oxígeno in situ mientras el sistema antiguo queda en stand-by de forma automática. Paso 4: Certificación y cumplimiento normativo de la calidad del gas El oxígeno es un medicamento, y como tal, la planta in situ debe garantizar parámetros clínicos inamovibles. El sistema PSA produce oxígeno a una pureza del 93% (± 3%) , lo cual es un estándar plenamente aceptado y avalado por las farmacopeas internacionales (USP, Ph. Eur.) y normativas como la NFPA 99. Para certificar que el paciente recibe la calidad correcta en todo momento, la infraestructura modernizada debe incluir: Analizadores de zirconio paramagnéticos: Para medir en tiempo real el porcentaje de oxígeno y garantizar que nunca baje del 90%. Sistemas de telemetría: La gerencia médica y el departamento de ingeniería clínica deben tener acceso a un panel (o aplicación móvil) donde puedan monitorear presiones, flujo y pureza del gas 24/7. Si hay una anomalía, el sistema debe cambiar automáticamente a la fuente de respaldo y emitir alertas inmediatas. Conclusión Dar el paso hacia la generación de oxígeno in situ es una decisión que moderniza la infraestructura, mejora la seguridad del paciente y ofrece un Retorno de Inversión (ROI) típicamente entre los 12 y 24 meses. Al seguir esta hoja de ruta técnica, los hospitales pueden blindar su cadena de suministro, dejar atrás los contratos opresivos y entrar a la vanguardia de la gestión hospitalaria inteligente. En TECHMA , acompañamos a las instituciones de salud en cada paso de esta transición, desde la auditoría inicial de las tuberías hasta la calibración, instalación "zero downtime" y el mantenimiento preventivo.
Artículos Recientes
El enemigo silencioso de los hospitales: ¿Por qué las clínicas pierden hasta el 70% del oxígeno que compran?
Imagina que diriges un negocio donde compras 100 litros de materia prima, pero al final del mes, por más que lo intentas, solo logras cobrarle a tus clientes 30 litros. Los otros 70 litros simplemente "desaparecieron". En cualquier industria, esto sería una quiebra inminente. Sin embargo, en el sector salud, esto ocurre todos los días con un insumo vital: el oxígeno clínico . Tradicionalmente, debido a registros manuales ineficientes, errores humanos y la complejidad de calcular el consumo real en pacientes críticos, los centros de salud solo logran facturar entre el 30% y el 35% del oxígeno total que compran a sus proveedores. El resto se desvanece en fugas del sistema o, peor aún, en subfacturación por falta de datos precisos. Aquí es donde entra XO 2 -Pro , una plataforma diseñada no solo para digitalizar un proceso, sino para transformar por completo la salud financiera de los hospitales y clínicas. 1. Del "cálculo a ojo" a la precisión matemática de XO 2 -Pro El método tradicional para cobrar el oxígeno suele ser rudimentario: se cuentan los días o las horas que el paciente estuvo conectado, aplicando tarifas planas que no reflejan la realidad. XO 2 -Pro cambia las reglas del juego. El sistema utiliza un avanzado motor de cálculo que procesa las variables respiratorias reales del paciente en tiempo real: En Ventilación Mecánica Invasiva (VMI): Calcula el consumo exacto tomando en cuenta el volumen del circuito del ventilador y las pérdidas dinámicas de cada ciclo respiratorio. En Ventilación No Invasiva (CPAP/PEEP): Ajusta las presiones positivas y la sensibilidad del disparo ( trigger ) para medir el flujo exacto. En Terapias de Bajo Flujo: Aplica mediciones lineales directas para cánulas nasales o mascarillas. Esto significa que la clínica deja de adivinar y empieza a facturar con base en la fisiología real del paciente . 2. El impacto en las finanzas es la "sincerizacion" de los ingresos por concepto de oxígeno facturado. La razón principal por lo que la adopción del software XO 2 -Pro es urgente es por la necesidad de automatizar y precisar el cálculo según los parámetros clínicos y los tiempos de ventilación exactos, XO 2 -Pro permite a los centros de salud elevar su eficiencia de facturación del deprimente 30% habitual a un 60% o 70% del oxígeno comprado . 💡 En pocas palabras: XO2-Pro es capazas de devolver a la clínica. por concepto de consumo de oxígeno, los ingresos pertinentes para el manejo efectivo de esta unidad de negocios. Dinero que antes se perdía, ahora se recupera directamente en la última línea del estado financiero. 3. Auditoría basada en evidencias frente a las Aseguradoras (ARS) Cualquier administrador de salud sabe que facturar más no sirve de nada si las Administradoras de Riesgos de Salud (ARS) rechazan las facturas por falta de sustento. XO2-Pro resuelve esto mediante dos pilares de control: Bitácora de Auditoría Inalterable: Cada registro, modificación o acción queda grabado con fecha, hora, usuario e IP. Esto ofrece un escudo de transparencia total ante cualquier auditoría externa. Sustento Clínico con Gases Arteriales: Al vincular las mediciones de laboratorio (como el pH, PaO 2 y SatO 2 ) directamente al registro de consumo, la clínica tiene la prueba científica irrefutable de que el oxígeno administrado (y cobrado) era médicamente necesario para el paciente. 4. Flexibilidad y Control Operativo El sistema no es una camisa de fuerza. XO 2 -Pro se adapta al modelo de negocio de cada centro médico, permitiendo configurar tarifas personalizadas por aseguradora y soportando múltiples modalidades de cobro (desde cuotas fijas hasta cobros variables por litro o por bloques). Además, cuenta con herramientas de control inteligente que alertan al sistema o bloquean la generación de reportes si una cuenta excede los límites de morosidad permitidos, protegiendo activamente el flujo de caja del proveedor del software y de la institución. Conclusión: "Sincerar" el consumo es el camino al futuro El oxígeno es vida para los pacientes, pero también es un costo crítico para las instituciones que lo proveen. Mantener sistemas de registro manuales en pleno siglo XXI no es solo ineficiente; es financieramente irresponsable. XO 2 -Pro no viene a inflar facturas de forma artificial; viene a sincerar el cobro . Al unir la precisión de la ingeniería biomédica con la rigurosidad de un software financiero, se convierte en la herramienta indispensable para que los hospitales modernos recuperen el control de sus recursos y sigan garantizando una atención de la más alta calidad.
Qué es la "Barrera del Argón". El mito del 99%para generadores PSA.

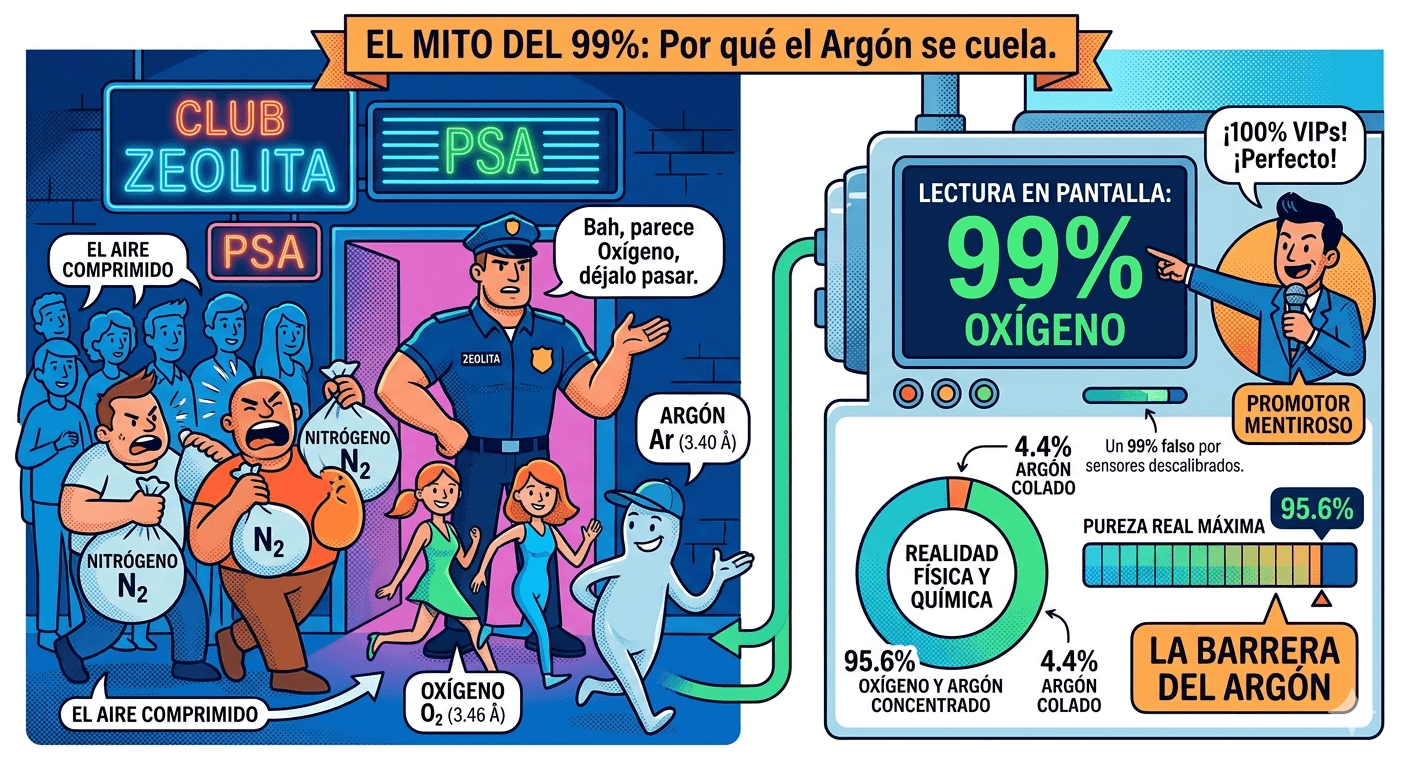

Qué es la "Barrera del Argón". El mito del 99%para generadores PSA. Si alguna vez has mirado la pantalla de un generador de oxígeno PSA y has visto una lectura de pureza del 99% , es probable que hayas sentido tranquilidad. Sin embargo, la física y la química tienen una mala noticia: ese número es, con casi total seguridad, incorrecto. Existe un límite teórico invisible conocido como la "Barrera del Argón" , un techo físico-químico que impide que los generadores estándar superen el 95.6% de pureza. ¿Por qué ocurre esto y por qué tu pantalla dice lo contrario? Vamos a explicarlo con una historia sobre una discoteca exclusiva. La Historia del "Club Zeolita" Para entender cómo funciona un generador de oxígeno PSA, imagina una discoteca exclusiva llamada "El Pulmón". El portero de este club es un material llamado Zeolita (ZMS). El dueño del club le da una orden estricta al portero: "Solo quiero gente VIP (Oxígeno) en la fiesta. No dejes pasar a los del grupo ruidoso (Nitrógeno)" . Cuando llega la fila de gente (el aire comprimido), esto es lo que sucede: El Nitrógeno (78% de la fila): Son tipos grandes y fáciles de detectar. El portero (la Zeolita) los agarra y los deja atrapados en la entrada. El Oxígeno (21% de la fila): Son los VIP. Son un poco más pequeños y pasan rápido mientras el portero lucha con el Nitrógeno. Hasta aquí, todo parece perfecto. Pero entonces aparece el problema: el Argón . El primo "resbaladizo" El Argón es como el "primo lejano" del Oxígeno. Se parecen muchísimo físicamente: el Oxígeno mide 3.46 Å (Angstroms) y el Argón mide 3.40 Å . Son prácticamente gemelos en estatura. Además, el Argón es un gas noble, lo que significa que es inerte o "resbaladizo" (no tiene carga eléctrica), a diferencia del Nitrógeno que se pega fácilmente. Cuando el Argón llega a la puerta, la Zeolita intenta agarrarlo, pero al ser tan liso y del mismo tamaño que el Oxígeno, se le escapa de las manos. El portero simplemente se encoge de hombros y piensa: "Bah, parece Oxígeno, déjalo pasar" . Las Matemáticas no engañan Aquí es donde la realidad golpea. El aire ambiente tiene un 0.93% de Argón . Parece poco, pero cuando tu generador elimina a todo el Nitrógeno (el 78% del volumen), lo que queda se concentra. Al final de la noche, miras dentro del club. Por cada 20 moléculas de Oxígeno, se ha colado un Argón. Ese 0.93% original ahora representa casi el 5% de la mezcla final. El resultado matemático es inevitable: Oxígeno: ~95% - 95.5% Argón: ~4.5% - 5% Una máquina PSA de una sola etapa (la tecnología estándar en hospitales y clínicas) es "ciega" a la diferencia entre Oxígeno y Argón. Por eso, la pureza nunca pasará del 95.6% . Entonces, ¿por qué mi pantalla dice 99%? Si tu equipo no tiene una segunda torre compleja de fraccionamiento (tecnología DS-PSA o criogénica), es físicamente imposible que esté generando 99%. Si la pantalla lo dice, es como un promotor de fiestas mintiendo sobre quién está dentro del club. Generalmente, esa lectura falsa se debe a tres razones técnicas: Descalibración: El sensor fue mal ajustado ("span" incorrecto) para mostrar un valor más alto artificialmente. Sensor Agotado: Las celdas electroquímicas viejas pueden volverse inestables y saturar la escala hacia arriba antes de morir. Presión excesiva: Si el sensor mide directo en una línea presurizada sin regular, la presión infla la lectura. ¿Cómo saber la verdad? No confíes en el display de la máquina hasta verificarlo. Aquí tienes dos pruebas sencillas: La prueba del aire: Expón el sensor de la máquina al aire ambiente. Debería bajar rápidamente a 20.9% . Si marca 25% o 30%, el sensor está descalibrado y ese "99%" es, en realidad, un 90-93%. Contrastación: Utiliza un analizador de oxígeno portátil independiente y recién calibrado para medir la salida. Conclusión: Una PSA estándar es una tecnología excelente y segura que entrega 93% ±3%, lo cual es perfecto para uso médico estándar. Pero si te prometen un 99% con una máquina sencilla, recuerda al Argón sentado en la esquina de la fiesta: invisible, inerte, pero siempre presente.
GESTIÓN DE OXÍGENO EN UCI
En un entorno industrial, una caída de presión detiene una máquina. En una Unidad de Cuidados Intensivos (UCI), una caída de presión en la red de oxígeno puede detener una vida. Por eso, en Techma S.R.L., no tratamos el oxígeno medicinal como un servicio general, sino como lo que es: un medicamento crítico que requiere una cadena de suministro ininterrumpida y redundante. El error más común que encontramos en auditorías hospitalarias no es la falta de equipos, sino un dimensionamiento estático de la red. Los ingenieros suelen calcular el consumo promedio, pero las emergencias respiratorias no ocurren en "promedio"; ocurren en picos simultáneos. El Desafío Matemático: Factor de Simultaneidad y FiO2 Diseñar una red de gases medicinales es un ejercicio de probabilidad y flujo de fluidos. El consumo de oxígeno de un hospital no es la simple suma de sus camas. Depende de la gravedad de los pacientes y la tecnología de soporte vital utilizada: Paciente en Hospitalización: Gafas nasales a 1-5 LPM (Litros por Minuto). Paciente Crítico (UCI): Ventilador mecánico. Aquí el consumo varía drásticamente según la FiO2 (Fracción inspirada de oxígeno) y el volumen minuto. Terapia de Alto Flujo: Cánulas nasales que demandan hasta 60 LPM continuos. Si una sala de UCI con 10 camas pasa de tener pacientes estables a tener 5 pacientes con terapia de alto flujo simultáneamente, la demanda de esa sección salta de 50 LPM a 300 LPM en cuestión de minutos. ¿Están sus diámetros de tubería y reguladores de zona calculados para soportar esa velocidad sin generar una caída de presión crítica? La Biblia de la Seguridad: Norma ISO 7396-1 Para mitigar estos riesgos, en Techma nos regimos estrictamente por la norma ISO 7396-1 para sistemas de canalización de gases medicinales. Esta norma exige un principio de "Triple Fuente de Suministro" Fuente Primaria: Usualmente un tanque criogénico (oxígeno líquido) o una planta generadora PSA (Producción In-Situ) diseñada para cubrir el 100% de la demanda pico. Fuente Secundaria: Un sistema automático que entra en funcionamiento inmediato si la fuente primaria falla o requiere mantenimiento. Debe ser capaz de suplir también el 100% de la demanda. Fuente de Reserva (Tercera Fuente): Baterías de cilindros (Manifold) o depósitos de alta presión para emergencias catastróficas, garantizando autonomía por un tiempo determinado (ej. 48-72 horas). El Valor de la Ingeniería Techma No basta con instalar un tanque más grande. El problema suele estar en la distribución. Utilizamos software de modelado de fluidos para simular escenarios de "peor caso" en su red actual. Calculamos las pérdidas de carga en cada codo y válvula desde la central hasta la toma de pared más lejana.Garantizamos que, incluso si todas las tomas de quirófano y UCI se abren al mismo tiempo, la presión en el punto de uso nunca caiga por debajo de los 4 bar (58 PSI) estándar. La Auditoría de Seguridad La paz mental de un Director Médico se basa en la redundancia. Si su hospital ha crecido en número de camas o ha incorporado nuevas tecnologías respiratorias sin actualizar su central de gases, está operando bajo riesgo. En Techma S.R.L. validamos su infraestructura bajo normativa internacional. Asegure su suministro vital hoy.

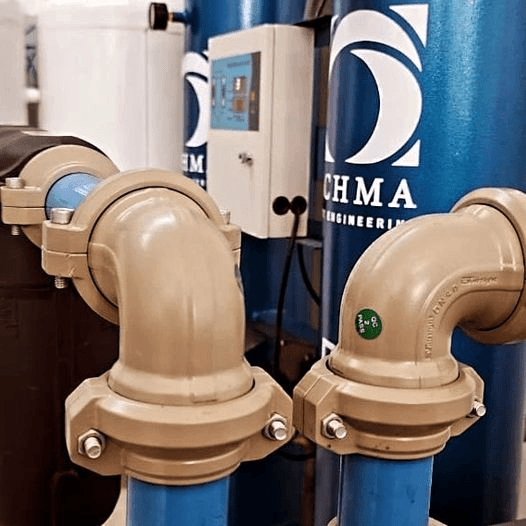

LA TEORIA DETRAS DE LOS SISTEMAS PSA
Para muchos las planta PSA son solo un generador de oxígeno o nitrógeno, las PSA (Pressure Swing Adsorption) son una "caja negra": entra aire comprimido por un lado y sale gas puro por el otro. Sin embargo, para los ingenieros de Techma, un generador PSA es un sistema dinámico donde la termodinámica se usa para buscar eficiencia que le logra o se define en milisegundos y en esa gestión precisa de las presiones parciales es cuando se logra el "milagro". Entender qué ocurre dentro de las torres de adsorción no es solo curiosidad académica; es la clave para reducir el consumo eléctrico (OPEX) (Operational Expenditures) o Gastos Operativos, y extender la vida útil del tamiz molecular más allá de las 40,000 horas. El Corazón del Sistema: La Selectividad del Adsorbente El proceso no es un filtrado mecánico, es una separación física a nivel molecular. Dependiendo del gas objetivo, utilizamos diferentes medios: -Para Oxígeno: Utilizamos Zeolita (generalmente del tipo 13X o Litio). Su estructura cristalina tiene una fuerte afinidad por las moléculas de nitrógeno bajo presión debido a su polaridad, dejando pasar el oxígeno. -Para Nitrógeno: Utilizamos CMS (Tamiz Molecular de Carbono). Aquí el principio es cinético; los poros del carbón son del tamaño exacto para permitir que el oxígeno (molécula más pequeña y rápida) se difunda en el poro, mientras que el nitrógeno (ligeramente más grande) pasa de largo hacia la salida de producción. Anatomía de un Ciclo Eficiente Un ciclo PSA mal configurado desperdicia aire comprimido. Un ciclo optimizado sigue rigurosamente estas cuatro fases termodinámicas: Presurización (Laminar, no Turbulenta) El error más común es presurizar la torre demasiado rápido. Si el aire entra con excesiva velocidad, provoca la fluidización del lecho. Esto hace que las esferas de zeolita o pellets de carbón choquen entre sí, generando polvo (fines) que eventualmente obstruirá los silenciadores y las válvulas. -El enfoque Techma: Controlamos la velocidad de ascenso de presión para garantizar un flujo laminar que proteja la integridad mecánica del tamiz. Adsorción (La Fase de Producción) A alta presión, el adsorbente se satura de las moléculas no deseadas. Aquí es crítico el concepto de la Zona de Transferencia de Masa (MTZ). Si el ciclo de producción es demasiado largo, la MTZ llega al final de la torre y la pureza del gas cae drásticamente (el "breakthrough"). Si es demasiado corto, estamos desperdiciando capacidad de adsorción. Igualación (Equalization): El Secreto del Ahorro Energético Esta es la fase crítica para la eficiencia. Antes de purgar una torre saturada, no tiramos todo ese aire presurizado a la atmósfera. -Transferimos el gas a alta presión desde la torre que termina su ciclo hacia la torre que va a comenzar. -Impacto: Una igualación bien calibrada (top-to-top o bottom-to-bottom) reduce drásticamente la cantidad de aire fresco que el compresor debe suministrar, mejorando el ratio Aire/Gas. Despresurización y Purga La torre se ventea a presión atmosférica. Según la ley de los gases, al bajar la presión, el adsorbente libera (desorbe) las moléculas retenidas. Es vital utilizar una pequeña fracción del gas puro generado para "barrer" el lecho y regenerarlo completamente para el siguiente ciclo. ¿Por qué fallan los generadores estándar? La mayoría de los generadores vienen con tiempos de ciclo fijos de fábrica ( timers simples). Sin embargo, la capacidad de adsorción cambia con la temperatura y la presión: -En verano (35°C+) : El aire es menos denso y la capacidad de adsorción disminuye. El ciclo debe acortarse. -Filtros sucios: Si la presión de entrada cae, el generador necesita más tiempo para alcanzar la presión de trabajo. Si el PLC de su generador no ajusta los tiempos basándose en la pureza en tiempo real o en sensores de presión diferencial, es probable que esté desperdiciando energía o comprometiendo la pureza. Por eso decimos que en Techma, no solo instalamos equipos; diseñamos la ingeniería de flujo para que su planta opere en el punto óptimo de la curva de eficiencia. Un ajuste en los tiempos de válvula o una auditoría del estado de su tamiz molecular puede significar ahorros de miles de dólares anuales en electricidad. ¿Su generador está operando eficiente o simplemente está funcionando? Contáctenos para una evaluación técnica de su sistema PSA.

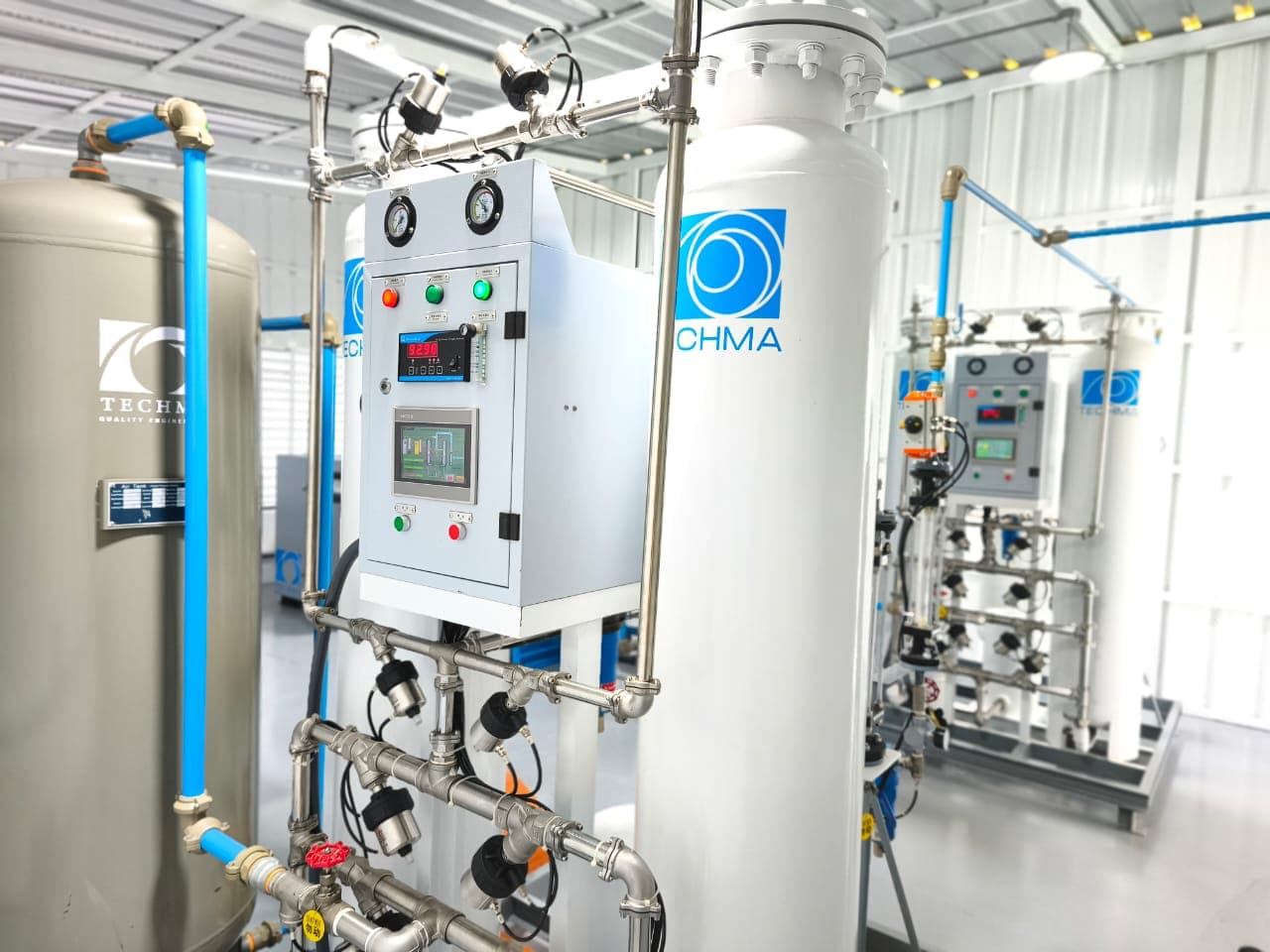

Autonomía Hospitalaria Implementación de Sistemas PSA para la Generación In Situ de Oxígeno Medicinal
La gestión del oxígeno medicinal ha migrado históricamente de un modelo logístico de dependencia externa (suministro de oxígeno líquido criogénico o cilindros de alta presión) hacia un modelo de generación in situ. La tecnología PSA (Pressure Swing Adsorption) se ha establecido como el estándar técnico para otorgar a clínicas y hospitales independencia operativa, mitigando los riesgos asociados a la cadena de suministro y reduciendo significativamente los costos operativos (OPEX). Principio Termodinámico y Funcionamiento El funcionamiento de una planta PSA no se basa en la separación química, sino en la separación física de los componentes del aire atmosférico mediante tamices moleculares. El sistema aprovecha las propiedades de la zeolita (generalmente de litio o sodio), un material con una estructura cristalina altamente porosa. El ciclo termodinámico, conocido como ciclo Skarstrom, opera en dos fases críticas bajo presión oscilante: Adsorción (Presurización) : El aire comprimido, previamente tratado (filtrado y secado para eliminar aceite y humedad hasta un punto de rocío de -40°C), ingresa a una columna llena de zeolita. A presiones elevadas (típicamente 4-6 bar), los poros de la zeolita atrapan selectivamente las moléculas de nitrógeno debido a su polaridad y tamaño, permitiendo que el oxígeno pase libremente hacia el tanque de acumulación. Regeneración (Despresurización) : Mientras una columna produce oxígeno, la segunda columna se despresuriza. Al caer la presión, la zeolita libera las moléculas de nitrógeno adsorbidas, las cuales son venteadas a la atmósfera, regenerando el tamiz para el siguiente ciclo. Calidad del Oxígeno y Normativa A diferencia del oxígeno criogénico (obtenido por destilación fraccionada) que alcanza purezas del 99.5%, el oxígeno producido por PSA se estandariza típicamente al 93% ± 3%. Desde una perspectiva clínica y regulatoria, esta pureza es totalmente aceptable para uso hospitalario general, quirófanos y unidades de cuidados intensivos, siempre que cumpla con monografías como la ISO 10083, la Farmacopea Europea o la USP (United States Pharmacopeia), que validan el uso de "Oxígeno 93" como fármaco. Es crucial la implementación de analizadores paramagnéticos o de zirconio en línea para monitorear la pureza en tiempo real y desviar el flujo si este cae por debajo de los parámetros seguros. Ventajas Estratégicas y Técnicas Eliminación del "Boil-off": Los tanques criogénicos sufren pérdidas por evaporación natural (boil-off) si no hay consumo constante. El PSA produce exactamente lo que se demanda (on-demand), eliminando mermas. Seguridad Operativa: Se eliminan los riesgos asociados al manejo de cilindros de alta presión (145 bar) y el tráfico de camiones cisterna en la institución. La presión de salida del PSA es compatible directamente con la red de gases medicinales (4-5 bar). Retorno de Inversión (ROI) : Aunque el CAPEX (Capital Expenditure) o gasto en capital inicial es mayor que la instalación de un tanque alquilado, el costo por metro cúbico (m 3 ) de oxígeno generado es sustancialmente menor, basándose casi exclusivamente en el consumo eléctrico del compresor de aire. El ROI suele alcanzarse entre 12 y 24 meses. Por lo tanto, la adopción de generadores PSA transforma el oxígeno de un "consumible logístico" a un "servicio industrial interno". Para garantizar la resiliencia del sistema, las buenas prácticas de ingeniería dictan un diseño redundante (sistemas dúplex) y el mantenimiento de un manifold de cilindros de emergencia como respaldo terciario, asegurando así una continuidad absoluta del soporte vital sin depender de terceros. La Analogía del "Hielo para la Fiesta" Imagínate que diriges un gran hotel y necesitas hielo constantemente para tus huéspedes. Tienes dos opciones: El Camión de Hielo (Oxígeno Líquido) Contratas a un proveedor externo. El problema: Compras una barra de hielo de 100 kg. El proveedor la pesa en su fábrica. Durante el viaje en el camión bajo el sol, se derriten 5 kg. Mientras la descargan en tu hotel, se derriten otros 2 kg. Y si hoy tienes pocos huéspedes y no usas el hielo, este se sigue derritiendo solo en tu almacén. La realidad: Estás pagando por agua que se va por el desagüe (el famoso boil-off). Además, si el camión se pincha o hay huelga, tus huéspedes se quedan sin bebidas frías. La Máquina de Hielo (Planta PSA) Compras tu propia máquina de hielo y la enchufas en la cocina. La solución: Ya no compras hielo, compras electricidad y agua (aire). La ventaja: Si tienes pocos huéspedes, la máquina se apaga (ahorras dinero). Si tienes muchos, la máquina trabaja más. No se derrite nada en el transporte porque se fabrica ahí mismo y al momento. El costo: La máquina es cara de comprar (CAPEX), sí, pero el hielo te sale casi gratis el resto de la vida. En fin "seguir comprando oxígeno líquido es como pagar una suscripción a Netflix donde te cobran un extra cada vez que NO estás viendo la televisión". ¿Por qué? Porque con el tanque de líquido, si el hospital tiene un día tranquilo y consume poco, el oxígeno se calienta, se evapora y se escapa por la válvula de seguridad hacia el cielo. Literalmente, estamos pagando por airear la atmósfera, mientras que con el PSA (la planta propia), si no hay pacientes consumiendo, la máquina simplemente se detiene y la factura eléctrica baja a cero.
